لوله آتشخوار 89 میلیمتر (3 اینچ) ST35.8؛ مشخصات فنی، کاربردها و راهنمای خرید

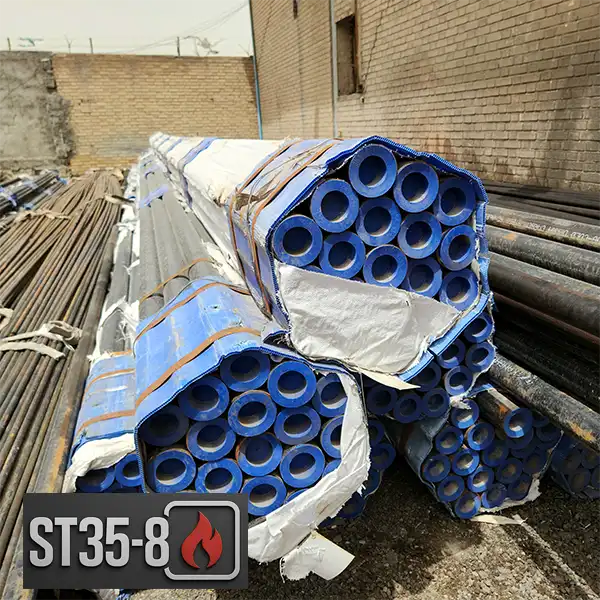

عرضه مستقیم لوله آتشخوار سایز 89 با استاندارد DIN 17175 در لوله و اتصالات صنعتی
لوله آتشخوار 89 چیست و چرا در صنعت اهمیت ویژهای دارد؟
لوله آتشخوار 89 میلیمتر (3 اینچ) ST35.8 یکی از پرکاربردترین و مهمترین سایزهای لوله بویلر در صنایع سنگین ایران است. این لوله بدون درز (Seamless) با استاندارد DIN 17175 و گرید ST35.8 تولید میشود و به دلیل قطر بزرگتر نسبت به سایزهای کوچکتر، توانایی انتقال حجم بالاتری از بخار، آب داغ و سیالات پرفشار را داراست. صنایعی مانند بویلرسازی، نیروگاههای سیکل ترکیبی، پالایشگاهها، پتروشیمی و کشتیسازی از این لوله بهصورت گسترده استفاده میکنند. لوله آتشخوار 3 اینچ با قطر خارجی دقیق 89 میلیمتر در ضخامتهای مختلف 3.5، 4 و 6.3 میلیمتر در انبار لوله و اتصالات صنعتی موجود است و با فاکتور رسمی و برگه آنالیز معتبر ارسال میشود.
مشخصات فنی و استاندارد لوله آتشخوار 89 ST35.8
لوله ST35.8 تحت استاندارد آلمانی DIN 17175 با شماره ماده ۱.۰۳۰۵ تولید میشود. این استاندارد یکی از معتبرترین و سختگیرانهترین استانداردهای اروپایی در حوزه لولههای مقاوم در برابر حرارت است. لوله آتشخوار بدون درز 89 میلیمتر با ترکیب شیمیایی کنترلشده و فرآیند تولید مانیسمان، خواص مکانیکی بالایی دارد که آن را برای کار در شرایط دما و فشار بالا مناسب میکند. این لوله توانایی تحمل دما تا 585 درجه سانتیگراد (بهصورت غیرمستقیم) و فشار تا 25 بار را دارد و به دلیل درصد کربن پایین، قابلیت خمکاری تا 90 درجه را نیز حفظ میکند.
جدول مشخصات فنی کامل لوله آتشخوار 89mm ST35.8
جدول ویژگیهای فنی لوله آتشخوار سایز 89 (3 اینچ) – گرید ST35.8
| مشخصه | مقدار / توضیحات |
|---|---|
| قطر خارجی (OD) | 89 میلیمتر (3 اینچ) |
| ضخامتهای موجود (WT) | 3.5 mm / 4 mm / 6.3 mm |
| وزن هر متر (WT=3.5mm) | 7.32 kg/m |
| وزن هر متر (WT=4mm) | 8.32 kg/m |
| وزن هر متر (WT=6.3mm) | 12.70 kg/m |
| طول شاخه | 6 متری و 12 متری |
| استاندارد تولید | DIN 17175 / EN 10216-2 / P235GH TC1 |
| نوع تولید | بدون درز (Seamless – مانیسمان) |
| جنس | فولاد کربنی مقاوم در برابر حرارت |
| حداکثر دمای کاری | 585 درجه سانتیگراد (غیرمستقیم) |
| حداکثر فشار قابل تحمل | 25 بار (برای قطر 89mm) |

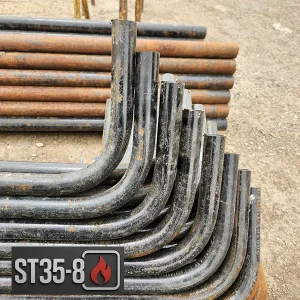

| قابلیت خمکاری | تا 90 درجه (به دلیل کربن پایین) |
| شماره ماده | 1.0305 |
آنالیز شیمیایی و خواص مکانیکی لوله ST35.8 سایز 89
کیفیت و مقاومت بالای لوله آتشخوار 89 میلیمتر ST35.8 ریشه در ترکیب شیمیایی دقیق و کنترلشده آن دارد. مقدار بهینه کربن (C) موجب سختی مناسب و جلوگیری از شکنندگی در دماهای بالا میشود، در حالی که منگنز (Mn) استحکام کششی لوله را تضمین میکند. محدود بودن فسفر و گوگرد نیز از تردی و ایجاد ترکهای مویی در طول کار جلوگیری میکند. در جدول زیر آنالیز کامل شیمیایی و خواص مکانیکی این لوله آمده است:
| آنالیز شیمیایی ST35.8 (طبق DIN 17175) – درصد وزنی | |||||
|---|---|---|---|---|---|
| کربن (C) | سیلیسیم (Si) | منگنز (Mn) | فسفر (P) | گوگرد (S) | شماره ماده |
| Max 0.17% | 0.10 – 0.35% | 0.40 – 0.80% | Max 0.040% | Max 0.040% | 1.0305 |
| خواص مکانیکی ST35.8 (طبق DIN 17175) | ||
|---|---|---|
| استحکام کششی (MPa) | تنش تسلیم (MPa) | ازدیاد طول نسبی (%) |
| 360 – 480 | حداقل 235 | حداقل 25% |
جدول وزن و ابعاد لوله آتشخوار 89 در ضخامتهای مختلف
یکی از مهمترین اطلاعات مورد نیاز مهندسان و خریداران حرفهای هنگام انتخاب لوله آتشخوار 3 اینچ، دانستن وزن دقیق هر متر در ضخامتهای مختلف است. این اطلاعات نقش مستقیمی در محاسبه هزینه خرید، ظرفیت حملونقل و طراحی سازه دارد. تمامی مقادیر زیر بر اساس فرمول استاندارد محاسبه وزن لوله فولادی و چگالی 7.85 گرم بر سانتیمتر مکعب محاسبه شدهاند:
| سایز لوله | قطر خارجی OD (mm) | ضخامت WT (mm) | وزن هر متر (kg/m) | وزن شاخه 6 متری (kg) | وزن شاخه 12 متری (kg) | استاندارد |
|---|---|---|---|---|---|---|
| 89 mm (3 اینچ) | 89 | 3.5 | 7.32 | 43.92 | 87.84 | DIN 17175 |
| 89 mm (3 اینچ) | 89 | 4.0 | 8.32 | 49.92 | 99.84 | DIN 17175 |
| 89 mm (3 اینچ) | 89 | 6.3 | 12.70 | 76.20 | 152.40 | DIN 17175 |
کاربردهای تخصصی لوله آتشخوار 89 میلیمتر در صنایع مختلف
لوله آتشخوار بدون درز 89mm ST35.8 به دلیل ترکیب منحصربهفرد قطر بزرگ، ضخامت قابل انتخاب و مقاومت حرارتی بالا، در طیف وسیعی از صنایع سنگین کاربرد دارد. در ادامه مهمترین حوزههای مصرف این لوله آمده است:
ساخت دیگ بخار صنعتی (Industrial Boiler):
- لوله آتشخوار 3 اینچ یکی از اصلیترین قطعات در ساخت بویلرهای صنعتی است. این لوله در قسمتهایی از دیگ بخار که نیاز به انتقال حجم بالای بخار داغ دارند بهکار میرود و به دلیل مقاومت در برابر دمای بالا و فشار، کاملاً ایمن و مطمئن عمل میکند.
مبدلهای حرارتی (Heat Exchangers):
در سیستمهایی که دو سیال با دماهای متفاوت باید بدون تماس مستقیم حرارت را منتقل کنند، لوله آتشخوار 89 بهعنوان لوله اصلی انتقالدهنده گرما بهکار میرود. ضریب انتقال حرارت بالای این لوله، راندمان مبدل را به حداکثر میرساند.
پالایشگاهها و صنایع پتروشیمی:
در واحدهای تقطیر، کراکینگ و پیشگرمایش مواد نفتی، لولههای آتشخوار بدون درز سایز 89 برای انتقال سیالات داغ و گازهای پرفشار استفاده میشوند. مقاومت این لوله در برابر خوردگی شیمیایی در این محیطها اهمیت حیاتی دارد.
نیروگاههای سیکل ترکیبی (Combined Cycle Power Plants):
یکی از پرسشهای رایج مهندسان این است که «بهترین لوله آتشخوار برای نیروگاه کدام است؟» پاسخ در اکثر موارد لوله ST35.8 سایز 89 است؛ زیرا این لوله در سیستمهای بازیاب حرارت (HRSG) برای به حرکت درآوردن توربینهای بخار بهصورت گسترده استفاده میشود.
صنعت کشتیسازی و شناورهای دریایی:
در موتورخانه و سیستمهای گرمایش مرکزی کشتیها و شناورهای بزرگ، لوله آتشخوار 3 اینچ به دلیل مقاومت در برابر فشار و حرارت بالا و همچنین قابلیت خمکاری تا 90 درجه، انتخاب اول مهندسان است.
صنایع غذایی و دارویی:
در فرآیند پاستوریزاسیون و استریلیزاسیون که به بخار داغ تحت فشار نیاز است، لوله آتشخوار ST35.8 بهعنوان مسیر انتقال بخار در سیستمهای بویلر این صنایع کاربرد دارد.
مقایسه ضخامتهای مختلف لوله آتشخوار 89؛ کدام ضخامت مناسب پروژه شماست؟
یکی از رایجترین سوالات خریداران هنگام استعلام قیمت لوله آتشخوار 89 این است که کدام ضخامت برای پروژه آنها مناسبتر است. انتخاب ضخامت صحیح مستقیماً بر ایمنی، طول عمر سیستم و هزینه پروژه تأثیر میگذارد. در ادامه راهنمای کاربردی انتخاب ضخامت آمده است:
| ضخامت (mm) | وزن (kg/m) | سطح فشار کاری | مناسب برای |
|---|---|---|---|
| 3.5 mm | 7.32 | متوسط (تا 15 بار) | دیگ آبگرم، سیستمهای گرمایشی، مبدلهای کمفشار |
| 4.0 mm | 8.32 | بالا (تا 20 بار) | دیگ بخار صنعتی متوسط، مبدلهای حرارتی، تأسیسات صنعتی |
| 6.3 mm | 12.70 | بسیار بالا (تا 25 بار) | پالایشگاه، پتروشی |
نکات کلیدی هنگام خرید لوله آتشخوار 89 میلیمتر ST35.8
خرید لوله آتشخوار 3 اینچ ST35.8 در پروژههای صنعتی یک تصمیم فنی و ایمنی است، نه صرفاً یک خرید تجاری ساده. کوچکترین اشتباه در انتخاب لوله میتواند منجر به خسارات جانی و مالی جبرانناپذیر شود. برای اطمینان از کیفیت خرید، موارد زیر را حتماً رعایت کنید:
● دریافت برگه آنالیز (Mill Certificate):
- حتماً از فروشنده برگه آنالیز شیمیایی و تست مکانیکی اصل لوله را دریافت کنید. این برگه تضمین میکند که لوله واقعاً از جنس ST35.8 است و نه نوع جایگزین ارزانتر.
● بدون درز بودن قطعی لوله:
لوله آتشخوار واقعی باید به روش مانیسمان و کاملاً بدون درز جوش تولید شده باشد. وجود هرگونه خط جوش طولی یا مارپیچ، لوله را برای استفاده در بویلر و سیستمهای تحت فشار کاملاً نامناسب میکند.
● بررسی سطح داخلی و خارجی لوله:
سطح لوله نباید دارای ترکهای مویی، پوستهپوسته شدن، زنگزدگی عمیق یا هرگونه عیب ظاهری باشد. این نقصها در شرایط فشار و حرارت بالا به سرعت گسترش مییابند.
● اندازهگیری دقیق قطر و ضخامت:
با استفاده از کولیس دیجیتال قطر خارجی و ضخامت دیواره لوله را در چند نقطه اندازهگیری کنید و با مقادیر استاندارد مطابقت دهید.
● برند و کشور سازنده:
برندهای اروپایی (رومانی، اوکراین، آلمان)، چینیهای گرید A با مدارک معتبر و محصولات باکیفیت داخلی مانند لوله دقیق کاوه از معتبرترین گزینههای بازار ایران هستند.
● فاکتور رسمی و گارانتی کیفیت:
از فروشندگانی خرید کنید که فاکتور رسمی صادر میکنند و پاسخگوی کیفیت کالای ارسالی هستند. در لوله و اتصالات صنعتی تمام سفارشها با فاکتور رسمی، برگه آنالیز و ضمانت کیفیت ارسال میشوند.
مقایسه لوله آتشخوار 89 با لوله مانیسمان معمولی سایز 3 اینچ
یکی از رایجترین اشتباهات در پروژههای صنعتی، جایگزینی لوله آتشخوار ST35.8 سایز 89 با لوله مانیسمان معمولی رده 40 یا رده 80 به دلیل قیمت پایینتر است. اگرچه هر دو نوع لوله بدون درز هستند، اما تفاوتهای اساسی در ساختار میکروسکوپی، آنالیز شیمیایی و خواص مکانیکی آنها وجود دارد که استفاده از لوله معمولی را در سیستمهای تحت حرارت مستقیم کاملاً نامناسب و خطرناک میکند. لوله مانیسمان استاندارد ASTM A106 برای انتقال سیالات در دمای محیط طراحی شده و فاقد مقاومت کافی در برابر پدیده «خزش» (Creep) در دماهای بالای 300 درجه است، در حالی که لوله آتشخوار ST35.8 طبق DIN 17175 دارای ساختار میکروسکوپی پایداری است که در برابر خزش تحت حرارت طولانیمدت مقاومت میکند.
عوامل موثر بر قیمت لوله آتشخوار 89 ST35.8 در بازار ایران
قیمت لوله آتشخوار 89 میلیمتر در بازار ایران تحت تأثیر چند عامل اصلی قرار دارد. نرخ ارز مهمترین عامل است، زیرا بخش قابل توجهی از این محصول وارداتی است و نوسانات ارزی مستقیماً بر قیمت نهایی اثر میگذارد. قیمت جهانی فولاد و هزینههای حملونقل دریایی نیز عوامل دیگری هستند که قیمت این محصول را تحت تأثیر قرار میدهند. در میان ضخامتهای موجود، لوله با ضخامت 6.3 میلیمتر به دلیل وزن بیشتر و کاربرد تخصصیتر، قیمت بالاتری نسبت به ضخامت 3.5 میلیمتر دارد. تیم لوله و اتصالات صنعتی با تأمین مستقیم از کارخانه و حذف واسطهها، پایینترین نرخ روز بازار را به مشتریان ارائه میدهد.
سوالات متداول درباره لوله آتشخوار 89 میلیمتر ST35.8
چرا لوله و اتصالات صنعتی بهترین انتخاب برای خرید لوله آتشخوار 89 است؟
در بازار رقابتی لولههای صنعتی ایران، انتخاب تأمینکننده معتبر به اندازه انتخاب جنس مناسب اهمیت دارد. لوله و اتصالات صنعتی با سالها تجربه در حوزه عرضه لولههای آتشخوار، مزایای ویژهای به مشتریان خود ارائه میدهد:
- ●تأمین مستقیم از کارخانه:
- با حذف واسطههای اضافی، پایینترین قیمت روز بازار را دریافت میکنید.
● موجودی انبار در تمام ضخامتها:
لوله آتشخوار 89 در ضخامتهای 3.5، 4 و 6.3 میلیمتر همواره در انبار موجود است.
● ارائه برگه آنالیز معتبر:
تمامی محصولات با Mill Certificate اصل تحویل داده میشوند.
● فاکتور رسمی: صدور فاکتور رسمی برای تمام سفارشها جهت استفاده در حسابداری
تأمین مستقیم لوله آتشخوار 89 میلیمتر ST35.8 در ایران
ارسال سراسری با فاکتور رسمی، برگه آنالیز معتبر و تضمین کیفیت آلیاژ ST35.8
موجودی انبار در ضخامتهای 3.5 و 4 و 6.3 میلیمتر | شاخههای 6 و 12 متری
