ارسال لوله آتشخوار و تیوبشیت CNC به کرمانشاه
این نمونهکار مربوط به تأمین و ارسال یک محموله تخصصی برای پروژه ساخت دیگ بخار در کرمانشاه است. بار شامل لولههای قطر ۵۱ و ۵۷ میلیمتر در ضخامتهای ۳.۲ و ۶.۳ میلیمتر، بههمراه شبکه سوراخکاریشده CNC از ورق A516 ضخامت ۲۰ میلیمتر بود. همه اقلام مطابق لیست برش پروژه تفکیک شدند تا مونتاژ بویلر در محل اجرا، سریعتر و بدون دوبارهکاری انجام شود.( ارسال لوله آتشخوار و تیوبشیت CNC به کرمانشاه)
۲۵۸ شاخه لوله در چهار ردیف فنی، با مجموع طول ۱۰۴۵.۰۶ متر، بههمراه تیوبشیت/شبکه CNC از ورق A516 برای استفاده در ساخت دیگ بخار به کرمانشاه ارسال شد.
مشخصات اقلام ارسالی
تعداد شاخهها
۲۵۸ شاخه
لولههای قطر ۵۱ و ۵۷ میلیمتر
ضخامتها
۳.۲ و ۶.۳ میل
مناسب بخشهای متفاوت بویلر
جمع طول بار
۱۰۴۵.۰۶ متر
برششده بر اساس لیست پروژه
قطعه CNC
۲ ورق A516، ۲۰ میل
شبکه سوراخکاریشده برای دیگ بخار
جدول فنی ارسال لوله آتشخوار و تیوبشیت CNC به کرمانشاه
| ردیف | قطر لوله | ضخامت | طول هر شاخه | تعداد | جمع طول | کاربرد پروژه |
|---|---|---|---|---|---|---|
| ۱ | ۵۷ میلیمتر | ۳.۲ میلیمتر | ۳.۵۷ متر | ۱۱۶ شاخه | ۴۱۴.۱۲ متر | تیوبهای دیگ بخار |
| ۲ | ۵۷ میلیمتر | ۶.۳ میلیمتر | ۳.۵۷ متر | ۱۸ شاخه | ۶۴.۲۶ متر | بخشهای پرفشار و تقویتی |
| ۳ | ۵۱ میلیمتر | ۳.۲ میلیمتر | ۴.۵۷ متر | ۱۰۸ شاخه | ۴۹۳.۵۶ متر | تیوبهای بویلر |
| ۴ | ۵۱ میلیمتر | ۶.۳ میلیمتر | ۴.۵۷ متر | ۱۶ شاخه | ۷۳.۱۲ متر | موقعیتهای نیازمند ضخامت بالاتر |
| ۵ | ورق A516 گرید ۷۰ | ضخامت ۲۰ میلیمتر | ۲ قطعه | طبق نقشه CNC | شبکه سوراخکاریشده / تیوبشیت | |
گالری اجرای پروژه

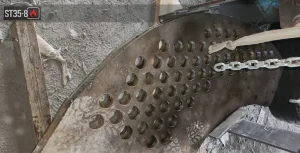

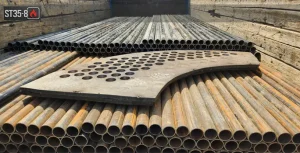

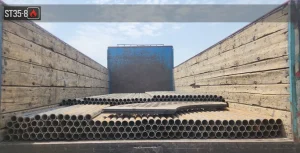

سه تصویر زیر برای ثبت مراحل آمادهسازی، سوراخکاری CNC و بارگیری نهایی این سفارش در نظر گرفته شدهاند.
کنترلهای مهم در این سفارش
| معیار اجرایی | امتیاز | وضعیت کنترل |
|---|---|---|
| انطباق قطر، ضخامت و طول با لیست سفارش | ۱۰۰٪ | |
| تفکیک و شمارش اقلام پیش از بارگیری | ۱۰۰٪ | |
| دقت سوراخکاری CNC بر اساس نقشه پروژه | طبق نقشه | |
| آمادهسازی بار برای حمل بینشهری | ۹۵٪ |
چرا این نوع تأمین برای دیگ بخار مهم است؟
لولههای آتشخوار در دیگ بخار و تجهیزات حرارتی، باید بر اساس قطر، ضخامت، کیفیت سطح و شرایط طراحی انتخاب شوند. در چنین سفارشی، انتخاب دو ضخامت ۳.۲ و ۶.۳ میلیمتر به سازنده اجازه میدهد که هر بخش از بویلر را مطابق نیاز طراحی و فشار کاری اجرا کند. همچنین سوراخکاری دقیق تیوبشیت یا شبکه لوله روی ورق A516، برای همراستایی تیوبها و جلوگیری از اتلاف زمان در مرحله مونتاژ اهمیت زیادی دارد.
لولههای آتشخوار بهدلیل کاربرد در محیطهای دما و فشار بالا، در ساخت دیگ بخار، مبدل حرارتی و منابع تحت فشار استفاده میشوند؛ کنترل ابعاد، کیفیت سطح و تطابق با استاندارد تولید از نکات مهم پیش از سفارش است.
